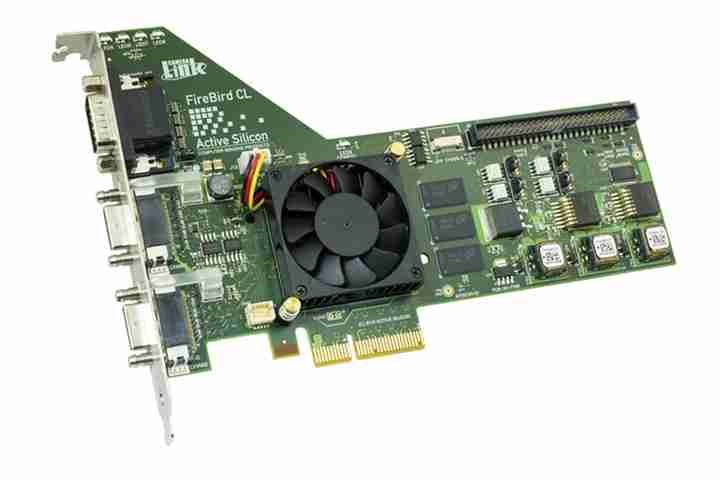

規格摘要

相機連接接口：

FireBird配備了26路Camera Link Mini連接器（SDR/HDR）和Camera Link v2.1規范中的螺絲鎖。每個連接器旁的LED顯示連接狀態。

l 該接口支持以下配置：

l Single Base.

l Dual Base.

l Single Medium.

l Single Full.

l Single 80-bit (Deca).

相機時鐘：

FireBird 支持從直流到攝像頭鏈路最大 85 MHz 的有效時鐘頻率，使用攝像機鏈路頻閃（STB）和數據有效有效（DVAL）信號。

PoCL：

• FireBird支持Powerover Camera Link（PoCL）功能，并通過Camera Link數據線為支持PoCL的攝像頭供電，因此無需單獨電源。此外，FireBird還實現了SafePower，這是一種智能感應機制，可在供電前檢測PoCL攝像頭的存在。該安全機制確保電源不會直接加到傳統的非PoCL攝像頭。
• FireBird 可根據 Camera Link 規范，以標稱 12V 為基礎模式 PoCL 攝像頭提供最高 4W 電壓，或為中等/全/80 位攝像頭提供 8W。兩個 Camera Link 連接器均支持 PoCL，配合 SafePower，允許任意組合使用 PoCL 和傳統攝像頭。

緩沖存儲器：

配備320 MB的DDR3內存，用于Camera Link接口與PCI Express總線之間的緩沖。

PCI Express：

PCI Express 2.0（Gen2）4通道接口，通常提供從FireBird到PC的1.7 Gbytes/sec傳輸，具體取決于PC性能。

輸入輸出

以下I/O線路用于觸發器、軸編碼器、曝光控制及通用I/O：

· 4個光隔離輸入。

· 4個光隔離輸出。

· 4個TTL輸入，5V容忍。

· 4個TTL I/O，5V邏輯。

· 4個RS-422輸入。

· 4個RS-422輸出。
所有這些I/O信號都通過FireBird板上的50路接口提供。前面板上有一個15路D型連接器，允許訪問上述I/O的部分：

· 2個光隔離輸入。

· 3個TTL I/O，5V邏輯。

· 2個RS-422輸入。

· 1個RS-422輸出。

風扇控制器：

風扇轉速與FPGA芯片的溫度相關，以實現最佳散熱和噪聲水平。

兼容性

PCI Express 接口：

• PCI Express 2.0（Gen2）4通道接口，符合規范3.1版本，最大有效載荷大小為512字節。
• FireBird Camera Link 80位支持短地址（32位）和長地址（64位）地址包。它還為圖像數據生成寫入，因此傳輸速率超過1.7 GBytes/sec，具體取決于主機性能。
• 該板需要16 MBytes的地址空間。

相機鏈接：

FireBird Camera Link 80位符合Camera Link規范的2.1版本。

標準：

• 歐盟
• CE標志符合EMC EN 55022：2010（A類）和EN 55024：2010，符合歐盟指令2014/30/EU。
• RoHS符合RoHS3指令2015/863/EU標準。
• 美國
• EMC FCC A類。
• 該印刷電路板由UL認證制造商制造，防燃等級為94V-0。

物理和環境細節

尺寸：

• 印刷電路板：168mmX111mm。
• 整體：175mmX111mm。

重量：

145克

功耗（典型）：

• +3.3V
• 200mA
• +12V
• 400mA，每個攝像頭鏈路連接器最高4瓦，用于PoCL
• （測量時，單臺80位攝像機以85MHz運行）

儲存溫度：

-15°C到+85°C。

工作溫度：

0°C至+60°C（環境環境）。

相對濕度：

10%到90%非冷凝（運行和儲存）。
